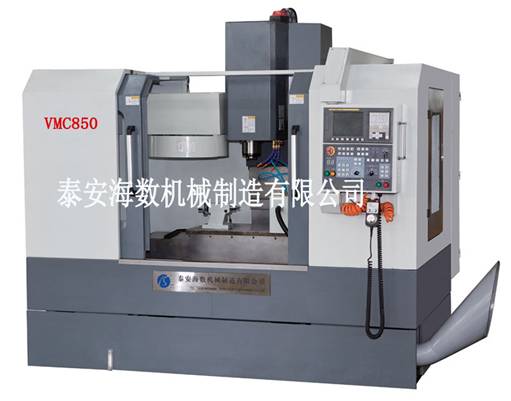

VM850 數控銑床
一、主要技術參數
|
項 目 |
內 容 |
單 位 |
數 值 |
|
工作臺 |
工作臺尺寸 |
mm |
1000×500 |
|
T型槽 |
mm |
| |
|
大承重 |
Kg |
500 | |
|
行 程 |
移動范圍 X、Y、Z |
mm |
850×500×500 |
|
主軸鼻端至工作臺距離 |
mm |
150~650 | |
|
主軸中心至立柱導軌面距離 |
mm |
560 | |
|
進 給 |
快速移動速度 X、Y、Z |
m/min |
30/30/24 |
|
切削進給速度 X、Y、Z |
mm/min |
10~10000 | |
|
主 軸 |
主軸錐孔 |
BT40 | |
|
主軸轉速 |
r/min |
40~6000rpm | |
|
主軸功率 |
kw |
交流伺服7.5 | |
|
精 度 |
定位精度 |
mm |
±0.02 |
|
重復定位精度 |
mm |
±0.01 | |
|
外形尺寸 |
長×寬×高 |
mm |
2500×2600×2300 |
|
整機重量 |
凈重 |
kg |
4600 |
二、機床主要配置
標配：
1、系 統：廣數GSK980M伺服系統;
主 電 機：廣數配套伺服電機;
進 給 電 機：廣數配套伺服電機。
2、主 軸：臺灣高速、精密主軸單元。
3、絲 杠：臺灣精密滾珠絲杠。
4、防 護：不銹鋼內防及全外防護。
選配：KND-2000M，華中HNC-21M，日本FANUC 0i mateMD，西門子828D。
三、機床工作環境
電源：380V±10% 50Hz±1%
溫度：-10 ~ 40℃ 濕度：≤80% 氣壓：0.6Mpa
機床潤滑油：夏季32#機油 冬季40#機油
