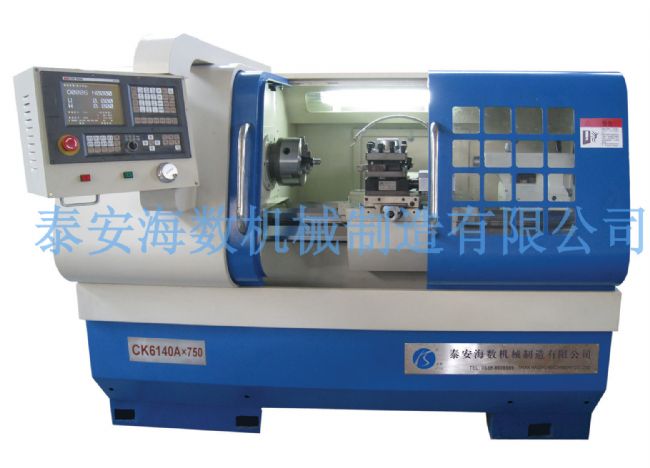

CK6136A/CK6140A數控車床
一、技術參數
|
項目 |
項目名稱 |
技術參數 |
|
技術規格 |
床身上大回轉直徑 （mm） |
φ360/φ400 |
|
滑板上大工件回轉直徑 |
φ245 | |
|
大加工長度 |
750、1000 | |
|
主傳動 |
主傳動形式 |
獨立主軸，變頻無級調速 |
|
主軸轉速級數 |
無級 | |
|
主軸轉速范圍（r/min） |
200-2500 | |
|
主軸頭形式 |
6號，A2型 | |
|
主軸通孔直徑 |
φ60 | |
|
主軸孔前端錐度 |
MT6 | |
|
卡盤直徑 |
φ200/φ250 | |
|
主電機功率（KW） |
5.5 | |
|
進給系統 |
刀架大行程 |
X向：260 Z向：750 |
|
快速移動進給（mm/min） |
X向：6000 Z向：8000 | |
|
重復定位精度 |
X向：0.01 Z向：0.015 | |
|
工件加工精度 |
IT6-IT7 | |
|
工件表面粗糙度 |
Ra1.6 | |
|
尾座裝置 |
尾座套筒直徑 |
φ60 |
|
尾座套筒行程 |
120 | |
|
尾座套筒錐孔錐度 |
MT4 | |
|
刀架裝置 |
標準配置 |
立式四工位電動刀架 |
|
特殊選擇配置 |
臥式六、八工位電動刀架或排刀 | |
|
重復定位精度 |
0.008 | |
|
刀桿截面 |
20×20/25×25 | |
|
外形尺寸及重量 |
機床外形尺寸（長×寬×高）（mm） |
2150×1450×1650，2400×1450×1650 |
|
機床凈重（Kg） |
1800，2000 |
二、特點
1、 臥式平床身結構；
2、 主軸變頻無級調速；
3、 X/Z軸進給系統采用伺服驅動；
4、 主軸孔徑加大（φ60mm）；（注：一般主軸孔徑φ52mm）
5、 床身導軌超音頻淬火；
6、 床鞍及滑板導軌結合面采用“貼塑”處理；
7、 精密滾珠絲杠、高剛性精密復合軸承結構；
8、 滾珠絲杠副、導軌結合面采用自動強制潤滑；
9、 刀架有立式四工位、六工位，臥式六工位八工位等選擇；
10、根據要求配置手動、氣動、液壓卡盤或手動、氣動、液壓尾座。
11、控制系統有廣州數控、北京KND、廣泰數控、西門子、FANUC等選擇。
三、用途
泰安海數機床是一家專業生產數控機床、數控儀表車床、經濟型數控車床的實力廠家適合于鋼件、鑄鐵件、有色金屬等材料的半精加工和精密加工。泰安海數專業為您生產提供CK6136A/CK6140A數控車床,山東數控車床,cnc數控車床，要了解更多關于數控車床,cnc數控車床的信息請來電咨詢！
