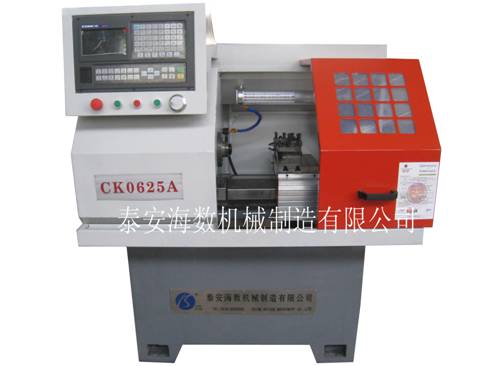

CK0625A 數控車床
一、主要技術參數
|
項目名稱 |
技術參數 |
|
床身大回轉直徑mm |
Φ160 |
|
托板上大回轉直徑mm |
Φ60 |
|
大加工長度mm |
150 |
|
加工大棒料直徑mm （彈簧夾頭通孔） |
Φ25 |
|
X/Z軸重復定位精度mm |
0.012/0.013 |
|
X軸大行程mm |
150 |
|
Z軸大行程mm |
200 |
|
X快移速度m/min |
5 |
|
Z快移速度m/min |
8 |
|
主軸轉速r/min |
150-3000 |
|
刀架形式 |
排刀架 |
|
主電機功率KW |
2.2 |
|
機床外形尺寸（(L×W×H)）mm |
1480×980×1510 |
|
機床重量Kg |
900 |
二、主要特點：
★機床的底座寬，床身導軌結構合理，床頭箱采用散熱型結構設計，更有效的提高了機床的穩定性和主軸的平穩性。
★機床主軸前后軸承均采用高精密的滾珠配對角接觸軸承，工作時穩定性好，承載負荷大。
★導軌采用耐磨鑄鐵鑄造，并經超音頻淬火及精磨，以保證長期穩定的機床加工精度及使用壽命
★X軸采用四點一線式/Z軸絲桿采用中置三點一線式的結構設計，保證導軌在工作中更加平穩且不受側力影響
★Z向?qū)к壊捎萌忾]式設計，在機床工作時能更好地對導軌進行防護
★主軸為氣動彈簧夾頭，導軌寬度220mm
三、主要用途：
本機床可廣泛用于閥門/水暖/汽車零配件及其它五金零件的精加工，可實現多種產品的外圓/端面/內孔/切槽/任意錐面/球面和各種公英制螺紋的自動切削。
四、標準配置
★數控系統：廣數GSK928
★氣動夾頭 ★排刀
五、選擇配置
★數控系統：廣數GSK980、北京KND、西門子、發那科
★手動、動力卡盤 ★手動、動力尾座 ★電動刀架
一、標準配置
1、主軸單元，
2、系統：GSK980，
3、液壓卡盤，
4、主軸伺服驅動，
5、8工位液壓刀塔，
6、液壓尾座，
7、自動潤滑，
8、冷卻系統。
二、可選配置
1、系統：KND、西門子、發那科等，
2、帶銑或鉆削動力頭，
3、自動排削機。
