一、技術參數
|
序號 |
項目 |
單位 |
技術參數 |
|

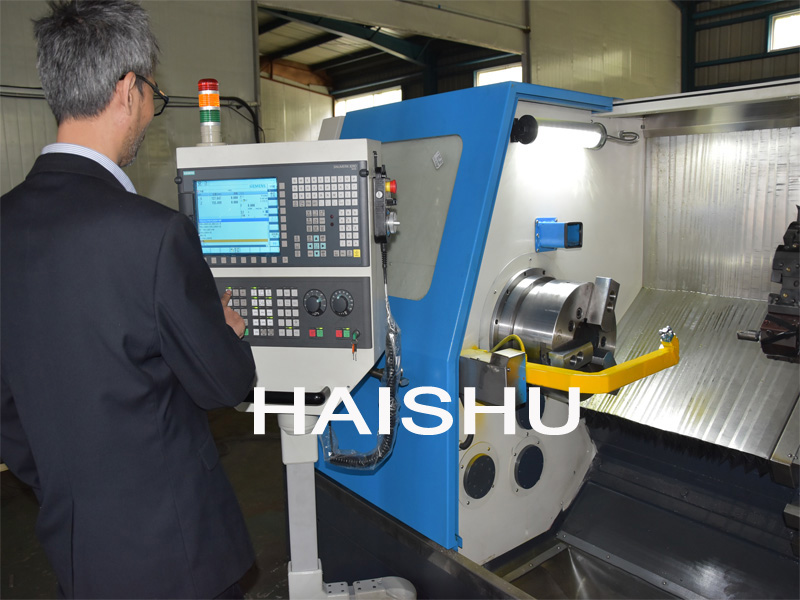

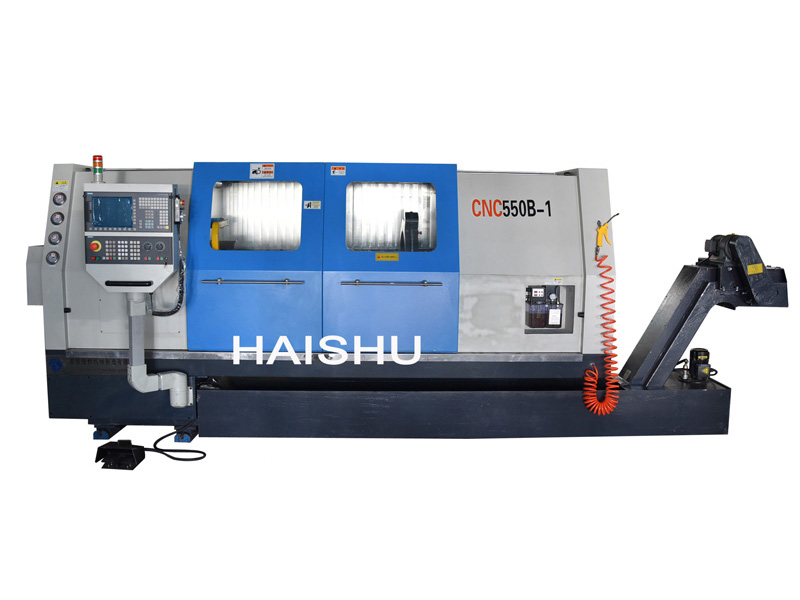

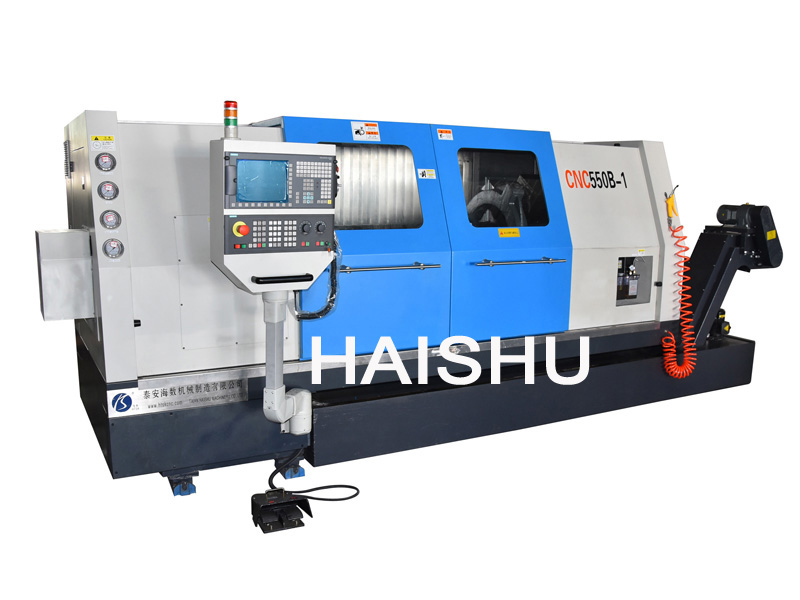

CNC550B-1 | |||
|
1 |
床身大回轉直徑 |
mm |
550 |
|
2 |
大車削長度 |
mm |
1500 |
|
3 |
大車削直徑 |
500 | |
|
4 |
主軸端部型式及代號 |
A11 | |
|
5 |
液壓卡盤 |
mm |
12＂ |
|
6 |
主軸前端錐孔錐度 |
1:20 | |
|
7 |
主軸孔徑 |
mm |
70 |
|
8 |
主軸變速形式 |
三檔齒輪箱，液壓自動換擋，檔內變頻調速 | |
|
9 |
主軸轉速范圍 |
Rpm |
出廠設置20-2000，＞2000（可選） |
|
10 |
X/Z快移速度 |
mm /min |
10000 |
|
11 |
主電機功率 |
kW |
30 |
|
12 |
X/Z軸伺服電機大扭矩 |
N.m |
27 |
|
13 |
電力規格 |
V |
380±10%; 50 Hz ± 1 Hz |
|
14 |
刀塔轉位時間(一工位) |
sec |
1.6臥式8工位 |
|
15 |
刀塔轉位重復定位精度 |
mm |
0.005' |
|
16 |
X軸行程 |
mm |
350 |
|
17 |
Z軸行程 |
mm |
1850 |
|
19 |
刀塔形式 |
臥式8工位刀塔 | |
|
20 |
尾座套筒直徑/行程 |
mm |
80/100 |
|
21 |
尾座錐孔錐度 |
Morse |
5 |
|
22 |
尾座總成移動形式 |
手動 | |
|
23 |
尾座套筒移動形式 |
液壓 | |
|
24 |
刀桿尺寸 |
mm |
25*25 |
|
25 |
機床尺寸（長×寬×高） |
mm |
5100*1750*1900 |
|
26 |
包裝箱尺寸（長×寬×高） |
mm |
5230*1910*2100 |
|
27 |
機床凈重 |
kg |
7300 |
|
28 |
機床毛重 |
kg |
8000 |
二、主要配置
1、西門子828D 數控系統。
2、臺灣12寸液壓中空卡盤

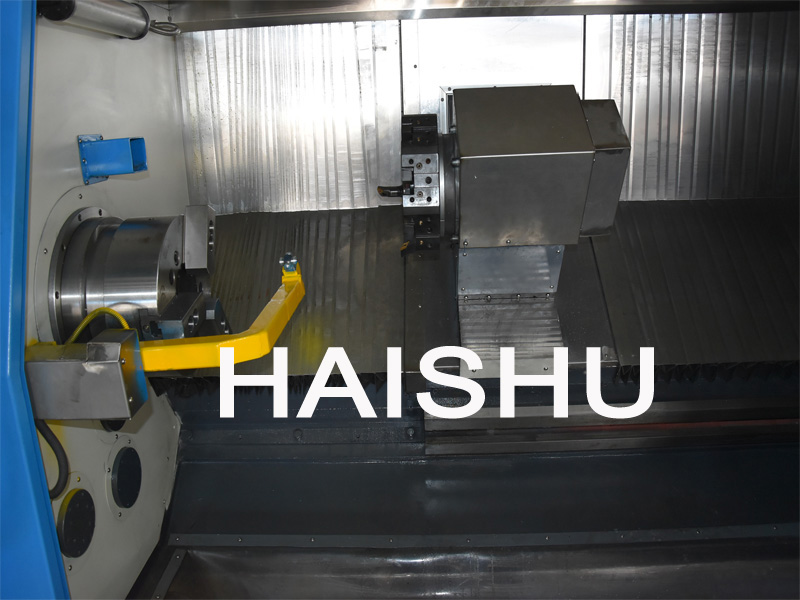

3、臺灣臥式8工位刀架
4、雷尼紹對刀儀
5、NSK軸承，
6、三檔齒輪箱，液壓自動換檔，變頻無級調速
7、手動尾座，液壓套筒
8、手動中心架，大夾持直徑385毫米
9、臺灣精密滾珠絲杠
10、X/Z導軌 硬軌
11、自動潤滑系統
12、切削冷卻系統
13、全封閉防護
14、三色報警燈
15、自動排屑機
輪轂拉絲機尾座故障，一般尾座安裝在斜床身的導軌上。移動時，液壓系統建立壓力并壓縮處于尾座內部的碟簧，松開尾座與導軌的夾緊裝置，通過伺服電機驅動在導軌上移動。
