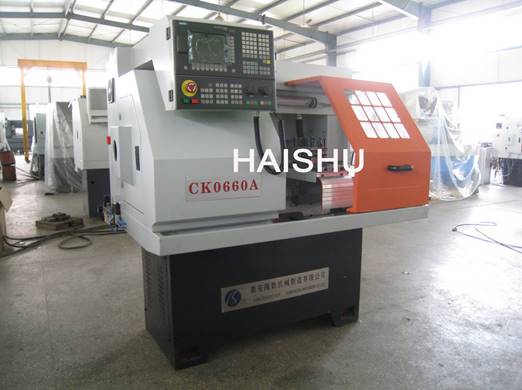

CK0660A數控儀表車床
一、技術參數
|
項目名稱 |
|
技術參數 |
|
CK0660A | ||
|
床身大回轉直徑 |
mm |
Φ300 |
|
托板上大回轉直徑 |
mm |
Φ150 |
|
大加工長度 |
mm |
350 |
|
主軸頭形式 |
A2-5 | |
|
主軸通孔直徑 |
mm |
Φ70 |
|
拉管通孔直徑 |
mm |
Φ60 |
|
導軌寬度 |
mm |
260 |
|
導軌長度 |
mm |
730 |
|
X/Z軸重復定位精度 |
mm |
0.012/0.013 |
|
X軸大行程 |
mm |
400 |
|
Z軸大行程 |
mm |
350 |
|
X快移速度 |
m/min |
5 |
|
Z快移速度 |
m/min |
8 |
|
主軸轉速 |
r/min |
150-2500 |
|
刀架形式 |
排刀或電動刀架（可選） | |
|
主電機功率 |
KW |
4 |
|
機床外形尺寸 （(L×W×H)） |
mm |
1570×1160×1520 |
|
機床重量 |
Kg |
1200 |
二、主要特點：
★機床的底座寬，床身導軌結構合理，床頭箱采用散熱型結構設計，更有效的提高了機床的穩定性和主軸的平穩性。
★機床主軸前后軸承均采用高精密的滾珠配對角接觸軸承，工作時穩定性好，承載負荷大。
★導軌采用耐磨鑄鐵鑄造，并經超音頻淬火及精磨，以保證長期穩定的機床加工精度及使用壽命
★X軸采用四點一線式/Z軸絲桿采用中置三點一線式的結構設計，保證導軌在工作中更加平穩且不受側力影響
★Z向?qū)к壊捎萌忾]式設計，在機床工作時能更好地對導軌進行防護
★主軸法蘭連接盤采用國際通用標準設計，液壓卡盤安裝更加方便快捷
三、主要用途：
本機床可廣泛用于閥門/水暖/汽車零配件及其它五金零件的精加工，可實現多種產品的外圓/端面/內孔/切槽/任意錐面/球面和各種公英制螺紋的自動切削。
四、標準配置
★數控系統：KND
★氣動夾頭
★排刀
五、選擇配置
★數控系統：GSK、西門子、發那科
★手動、動力尾座
★電動刀架
